すりわり付きなべノンドロップ小ねじ

製品パラメータ

部分シャンクキャプティブ落下防止構造原理

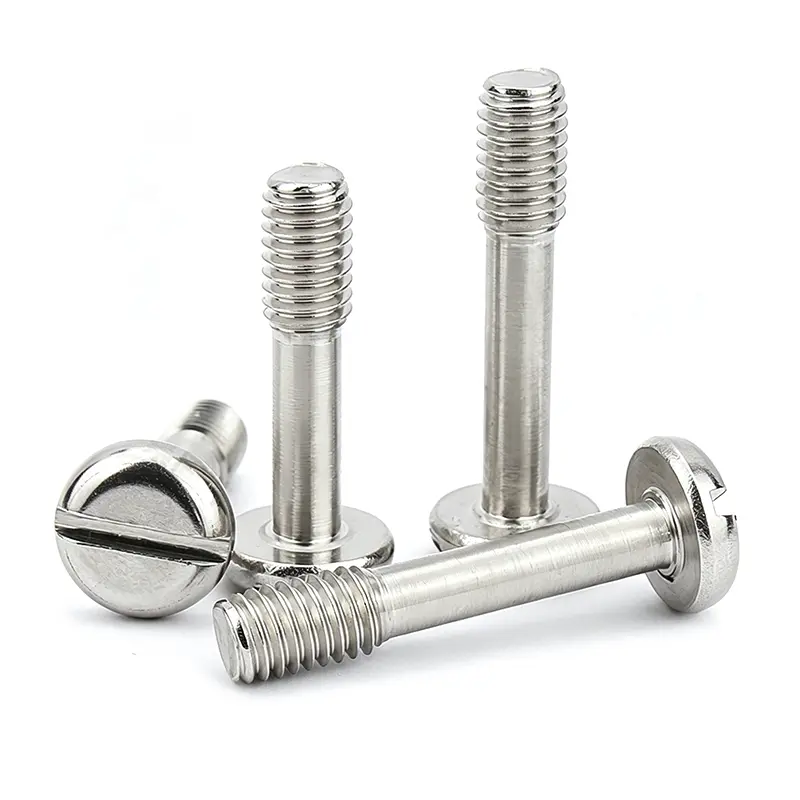

スロット付きなべ頭固定ネジの核心的な価値は、その特別な部分ネジ構造にあり、繰り返しの分解中に小さなネジが失われるという実用的な問題点を解決します。ネジ本体の中央セクションは、滑らかなネジのないシャンクを維持します。尾部のみに機械糸が取り付けられています。ねじを緩めると、ねじが相手ナットから完全に抜け出すと、滑らかなシャンクがコンポーネントの穴の内側でスライドし、一方、なべ頭が外側への移動を制限するため、ねじが分離してアセンブリから外れることはありません。オペレーターは、小さな留め具の置き忘れや紛失を心配することなく、カバーやパネルを開けることができます。広いパンヘッドは十分な接触面積を提供し、圧縮応力を分散し、表面のへこみを防ぎます。ストレートスロットドライブは、特別な工具を必要とせずに簡単なマイナスドライバーの操作をサポートしており、頻繁に保守するハウジングやカバーに最適です。

繰り返しサイクル使用に耐えるステンレス鋼材料の性能

これらのノンドロップ小ネジは、頻繁に分解するシナリオ向けに選択された 304 / 316 ステンレス鋼を採用しています。この材料は表面硬度と延性のバランスをとっており、ドライバーを何回も使用した後のスロットヘッドの摩耗に耐えます。優れた耐食性により、屋内の湿気、屋外の湿った空気、軽い塩水噴霧条件などのキャビネット機器の作業環境に対応します。不動態化処理により表面の酸化防止性能が安定し、ネジ山の焼き付きや錆の膨らみを防止します。ねじ山付きゾーンと滑らかなシャンクは両方とも、バッチ間で安定した寸法の一貫性を維持し、シャンクが取り付け穴内で詰まりなく自由にスライドできるようにするとともに、締め付けと緩めのサイクルを繰り返してもねじのかみ合いの信頼性を維持します。

半ネジ止めネジの精密加工

製造では、有効ねじセグメント長と滑らかなシャンク直径という 2 つの重要な寸法を厳密に管理します。棒材は、なべ頭成形、スロットフライス加工、シャンク径仕上げ、ねじ転造用の形状に加工されます。ねじ転造プロセスにより、信頼性の高い嵌合を実現する完全で滑らかなねじプロファイルが生成されます。滑らかなシャンクとネジ山の移行境界は、顧客の要件に従って正確に位置決めされ、非脱落型ネジの最大緩め移動量を直接決定します。完成したすべての製品は、ねじゲージ検査、シャンク直径の検証、スロット形状のチェックを受けます。寸法の一貫性により、落下防止制限効果を維持しながら、ネジが固着することなく嵌合穴内でスムーズにスライドすることが保証されます。

Captive-Structure のアセンブリと実用上の注意事項

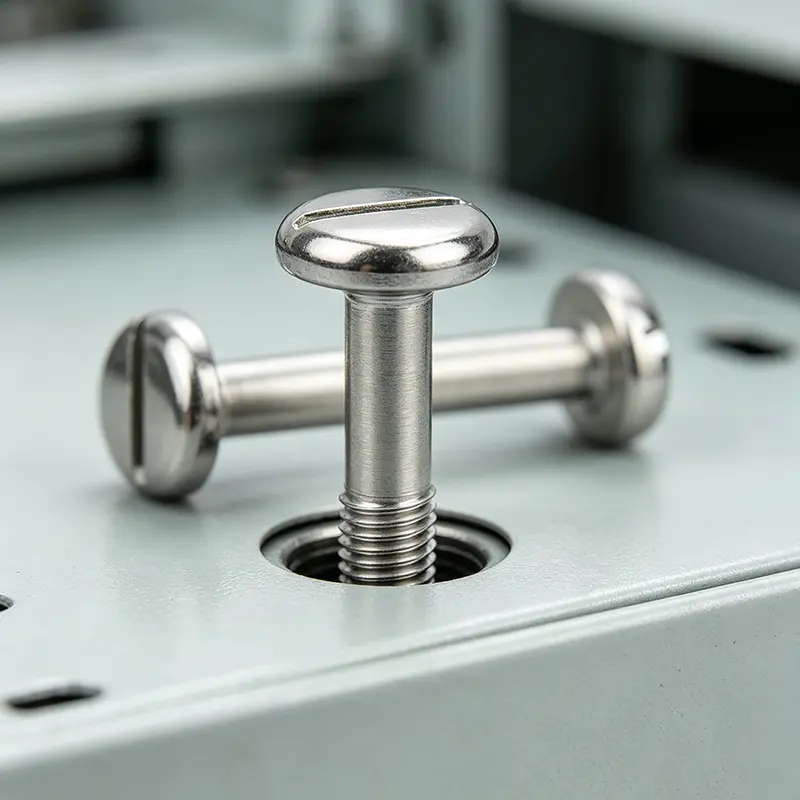

スロット付きなべ頭固定ネジは、緩めた後もネジを 1 つのコンポーネントに取り付けたままにしておく必要があるアセンブリ用に設計されています。カバーパネルの取り付け穴は、雲台に対して停止しながら滑らかなシャンクを自由に通過できるサイズでなければなりません。取り付け中に過剰なトルクを与えないでください。過度な力が加わると、スロットヘッドの損傷やパネル表面の変形の危険があります。このファスナーは繰り返しの開閉操作を考慮して設計されています。高振動、高負荷の接続を目的としていません。アセンブリを設計するときは、滑らかなシャンクとねじ部の長さの比率に一致するために必要な自由移動距離を確認してください。緩んだネジに外部から引っ張る力を加えないでください。ヘッドからシャンクへの移行部分が損傷する可能性があります。

特殊寸法のカスタマイズと注文量供給のサポート

止めねじの性能はシャンクとねじの長さの比率に大きく依存するため、プロジェクト固有の要件に合わせたターゲットを絞ったカスタム開発を提供します。スムーズなシャンクの長さ、ねじセグメントの長さ、ねじの全長、およびヘッドの寸法を調整して、さまざまなパネルの厚さと非脱落型移動のニーズを満たすことができます。標準サイズは、サンプルの素早い発送や小ロットの注文に備えて在庫されています。安定したバッチ生産能力で大量案件の受注にも対応します。受入品質検証のために寸法検査レポートを提供できます。機器メーカーのクライアントは、OEM レーザー マーキングと輸出に適したパッケージを利用できます。
