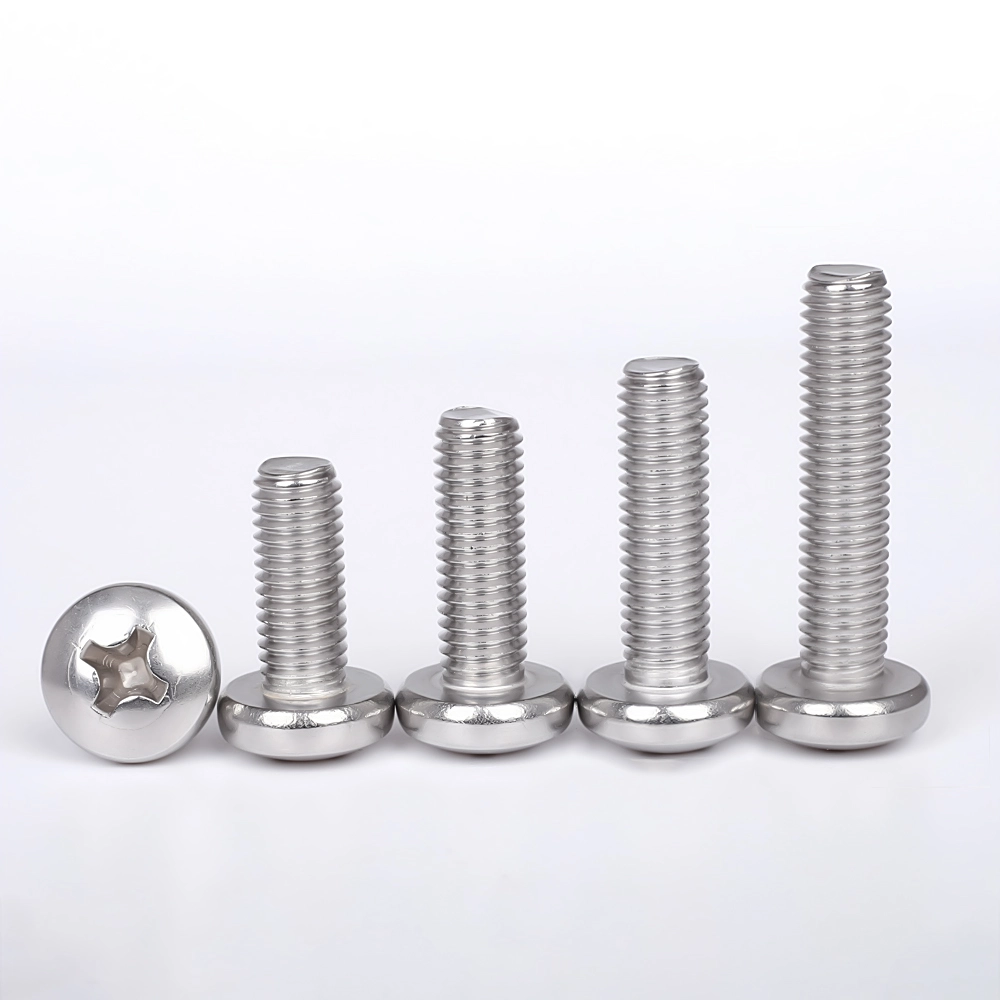

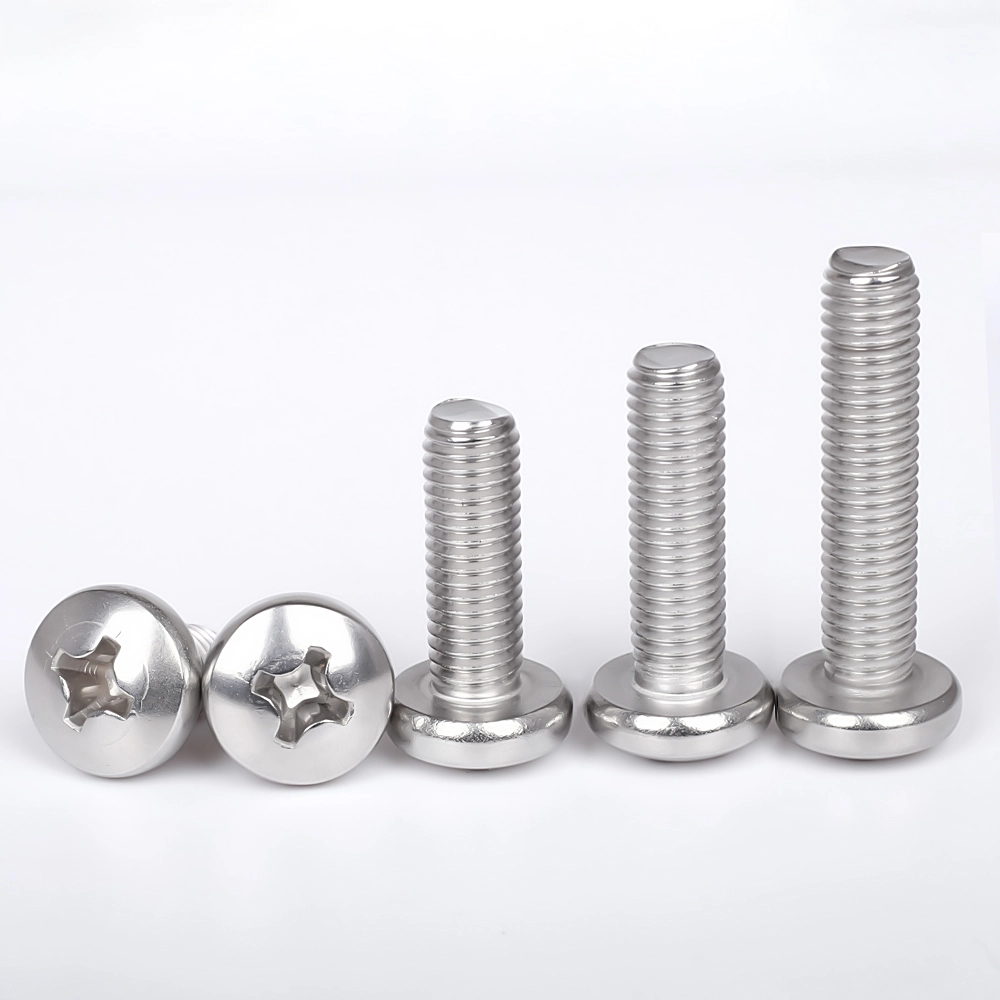

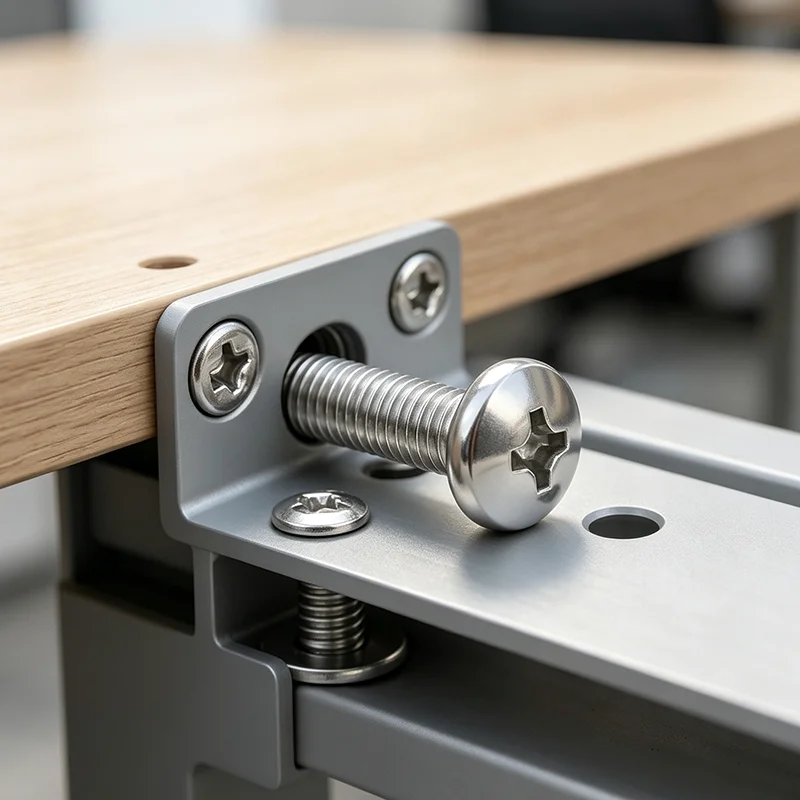

GB818 十字穴付きなべ小ねじ

Wanluo のサプライヤーが製造する GB818 なべ十字穴付き小ねじは、中型および軽工業の標準化されたアセンブリ用に特別に設計された、標準の汎用精密一致ファスナーです。あらかじめ設定されたネジ穴とナットをロックに使用するさまざまなシナリオに適しています。先の尖ったタッピンねじや並目木ねじのセルフロック構造とは異なり、尖った先端をカットすることなく標準的なメートル細歯デザインを採用しています。正確なネジの噛み合いにより安定したロックを実現し、正確なマッチング、繰り返しの分解、スムーズな組み立てという 3 つの利点を備えています。

お問い合わせを送信

Product Description

万羅工場が製造する GB818 なべ十字穴付き小ねじは、精密転造ねじの二次加工と組み合わせた一貫した冷間鍛造プロセスを通じて生産されます。全体の歯形は規則的で、公差は正確であり、ねじ山の位置ずれ、組み立て詰まり、基板表面の凹凸、通常の偽造ネジの粗い外観などの一般的な組み立て問題を効果的に解決します。丸みを帯びた円弧状のヘッドは鋭利なエッジがなく、取り付け後もすっきりと美しく、電子機器、家電製品、精密機器、日常産業機器などのバッチ標準組立に適しています。これは、軽工業の組み立てシナリオに最も汎用性の高い基本的な小ねじです。

材料上の利点

1.全体の硬度が均一で、繰り返しの組立・分解条件に適しています。

2. 引張強度、耐疲労性に優れ、緩みや変形が起こりにくい。

3. 耐食性と防錆性があり、さまざまな一般的な作業条件に適しています。

4. 優れた表面処理、より高い組立外観品質。

5.標準的な材料比率、完全な互換性と多用途性。

メンテナンスおよびお手入れ方法

1. 日常の目視検査

GB818十字穴付小ねじの表面状態を定期的に点検してください。スレッド上の汚れの蓄積、わずかな酸化、ほこりの蓄積などの問題を重点的にチェックします。表面の不純物を速やかに除去し、異物の付着やねじ山形状の経時的磨耗を防ぎ、かみ合い精度を確保します。

2.標準的な組み立てと分解、乱暴な操作は避けてください

分解・組立の際は、対応する仕様のクロスツールをご使用ください。均等に安定して力を加えてください。激しくねじったり、無理に引っ張ったりしないでください。工具が滑ってクロススロットが摩耗したり、ねじ山が損傷したりするのを防ぎます。人為的要因によるネジの固着や分解不能は避けてください。

3. 維持環境環境課

湿気が多く換気の悪い作業環境では、定期的に簡単な防錆メンテナンスを行ってください。保護オイルで拭くだけで湿気を遮断できます。乾燥した屋内環境では、複雑なメンテナンスは必要ありません。アセンブリをきれいな状態に保ってください。長期安定使用に適しています。

4. 定期的な増し締めと再点検

微振動のある装置の組立箇所については、定期的にロック状態を再点検してください。長期にわたる微振動によるネジの緩みを防止するため、適時に調整と補強を行い、装置アセンブリの安定性を確保します。

5. 予備部品の分類保管

予備のネジは乾燥した換気の良い環境に保管してください。長期にわたる風雨への曝露、酸性またはアルカリ性媒体との接触を避け、早期の酸化や錆びを防止してください。予備ネジの組立精度と性能を確保します。

製品パラメータ

パラメータ項目	詳細仕様
製品名	GB818 なべ十字穴付小ねじメートル丸頭小ボルト
エグゼクティブスタンダード	GB818、ISO 規格、相互参照 DIN/ANSI 規格
利用可能な素材	304、316、316L ステンレス鋼、炭素鋼亜鉛メッキ
サイズ範囲	M1.6～M12の完全な標準メートルサイズ、カスタム非標準長も利用可能
ヘッドタイプ	滑らかな丸いなべ頭、目立たない装飾的な締結ヘッド
ドライブの種類	標準十字穴、汎用組立工具に対応
ねじの特徴	細くて均一なフルメートルねじ、高い適合精度
表面処理	酸洗と不動態化、バリのない研磨表面、防錆、耐食性
機械的性質	高い引張強度、安定したロック力、耐疲労性、再利用可能
梱包方法	防湿内箱+輸出用カートン、大量注文用パレット梱包
供給サービス	スポットバルク供給、規格外カスタマイズ、混合ファスナーのワンストップ調達

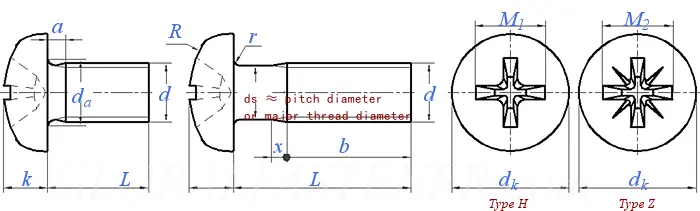

Gb818 Pan Head Cross Recessed Machine Screw

ねじサイズ d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	ピッチ		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	最大		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	浸透深さ		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	最大=公称サイズ		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	分		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	最大=公称サイズ		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	分		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	分		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	最大		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
ソケットNo.			0	0	1	1	2	2	2	3	4	4
M₁	タイプH	参照。	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
浸透深さ		最大	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
浸透深さ		分	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	タイプZ	参照。	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
浸透深さ		最大	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
浸透深さ		分	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24

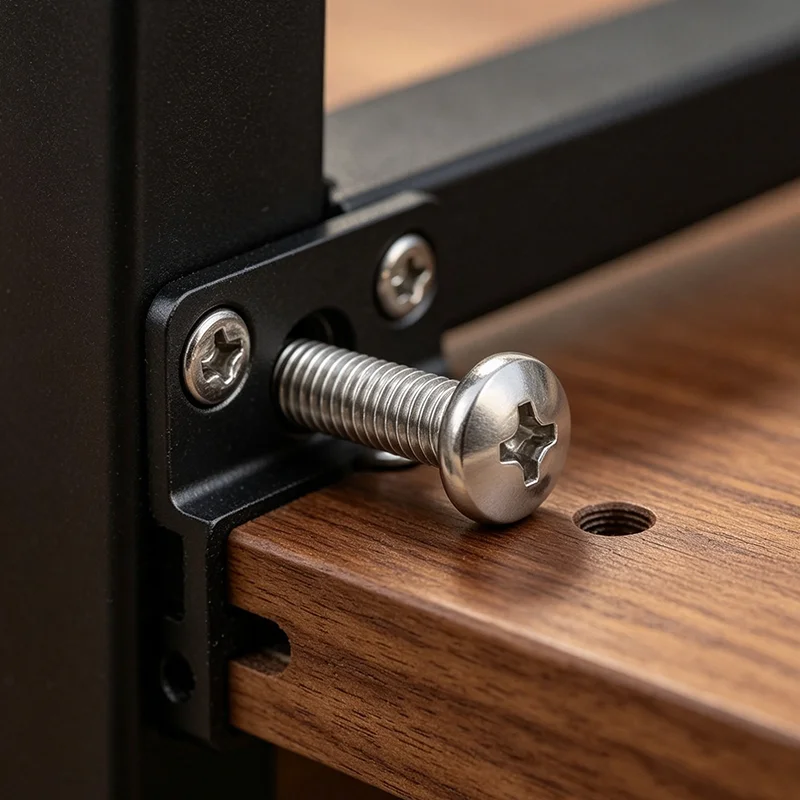

Gb818 Pan Head Cross Recessed Machine Screw
