A 六角フランジコンクリートアンカーボルトは、コンクリート構造物と、鋼製ブラケット、機器ベース、支持フレーム、ガードレール、構造コンポーネントなどの固定具の間に信頼性の高い機械的接続を作成するように設計されています。六角形のヘッドと一体型のフランジにより、設置、位置決め、荷重分散の際に実用的な利点が得られます。ただし、アンカーの性能はボルトの寸法だけでは決まりません。コンクリートの状態、埋め込みの深さ、穴の準備、材料グレード、腐食環境、取り付けトルク、および用途の要件はすべて、最終的な接続の信頼性に影響します。このガイドでは、六角フランジ コンクリート アンカー ボルトの主な特性、仕組み、使用場所、正しく取り付ける方法、建設または産業プロジェクトでボルトを調達する際に購入者が評価すべき点について説明します。
目次
六角フランジコンクリートアンカーボルトとは何ですか?

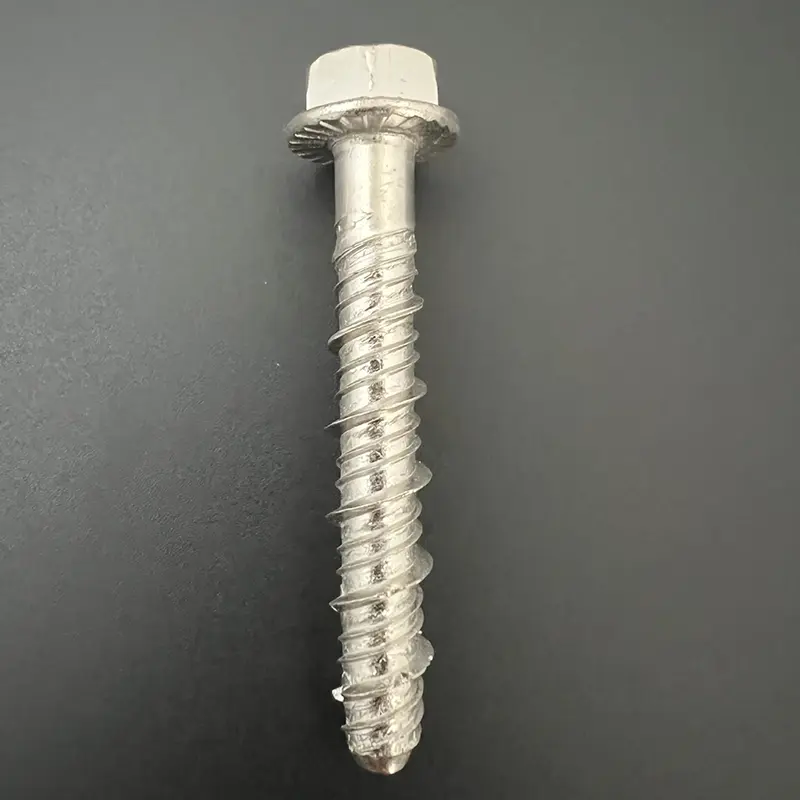

六角フランジ コンクリート アンカー ボルトは、物体をコンクリートまたは石材の下地に固定するために使用される機械的固定コンポーネントです。六角ドライブヘッドとヘッドの下のフランジを組み合わせており、標準的なレンチまたはソケットを使用して締結具を締め付けることができると同時に、取り付けられた固定具に対して広い支持面を提供します。
主に木材やシート材料用に設計された通常のネジとは異なり、コンクリートアンカーは硬い鉱物基材と効果的に相互作用する必要があります。アンカーのネジ山、本体の形状、取り付け穴、拡張または固定機構が連携して、引き抜きや移動に対する抵抗を生み出します。
フランジは、固定具に安定した座面が必要な場合に特に役立ちます。これにより、頭の狭いファスナーよりも接触圧力を広い範囲に分散させることができ、ボルトの頭が抜けたり、固定具の取り付け穴を損傷したりする傾向が軽減されます。
ボルト構造はどのように取り付けを改善しますか?
六角フランジ コンクリート アンカー ボルトの設計は、建設現場で遭遇するいくつかの実際的な課題に対処します。六角形のヘッドによりトルクの適用が簡単になり、一体化されたフランジにより取り付けられたコンポーネントに規定の接触面が提供されます。
| 成分 | 一次機能 | 実用的なメリット |
|---|---|---|
| 六角頭 | レンチまたはソケット用の面を提供します | 制御された締め付けと便利な取り付けが可能 |
| フランジ | 広い座面を実現 | 治具を固定し、接触圧力を分散するのに役立ちます |
| ねじ込みボディ | コンクリート固定機構と係合します | 動きや撤退に対する抵抗を生み出す |
| アンカーセクション | ドリル穴と基板と相互作用します | 荷重を治具からコンクリートに伝達します |
請負業者にとって、もう 1 つの利点は、設置に慣れていることです。六角頭ファスナーは通常、一般的に入手可能な手工具または電動工具で取り扱うことができます。これは、大規模なプロジェクトにわたって多数のアンカーを設置する必要がある場合に役立ちます。
アンカーボルトの選択はなぜ重要ですか?
直径と長さだけに基づいてアンカーを選択すると、問題が発生する可能性があります。コンクリート締結の用途は大きく異なります。軽量屋内設備には、屋外手すり、機械ベース、構造ブラケット、産業用サポート システムとは異なる要件があります。
最も重要な考慮事項は負荷経路です。固定具に加えられる力は、アンカー、固定具、または下地の能力を超えることなく、最終的にコンクリートに伝達されなければなりません。
- 負荷要件:張力、せん断、複合荷重、振動、繰り返し荷重を考慮します。
- 具体的な条件：強度、使用年数、亀裂、表面状態、および基材の厚さが性能に影響を与える可能性があります。
- 埋め込み:適切な埋め込みは、意図した固定作用を確立するのに役立ちます。
- 腐食暴露:屋外、沿岸、湿気の多い環境、または化学的に攻撃的な環境では、耐食性の向上が必要な場合があります。
- 治具の厚さ:使用可能なアンカーの長さは、必要な固定深さを維持しながら、器具に適合する必要があります。
- インストールアクセス:ヘッドのスタイルとツールのクリアランスは、利用可能な作業スペースに適合する必要があります。
安全性が重要な接続や高負荷の接続の場合、製品の選択は、一般的な製品の説明だけに依存するのではなく、該当するプロジェクトの仕様、エンジニアリング要件、および関連する現地の基準に従う必要があります。
六角フランジのコンクリートアンカーボルトはどこに使用されますか?
実用的な六角頭とフランジの組み合わせにより、このタイプのファスナーは幅広い建設およびメンテナンス用途に適しています。
| 応用 | 典型的な目的 | 重要な考慮事項 |
|---|---|---|
| スチール製ブラケット | ブラケットをコンクリートの壁または床に固定する | 治具の厚みと荷重の方向 |
| 機器ベース | 固定機械または補助装置 | 振動と繰り返し荷重 |
| ガードレール | 手すりコンポーネントをコンクリートに接続する | せん断、衝撃、環境への曝露 |
| サポートフレーム | 金属構造物とフレームの固定 | アライメントと荷重伝達 |
| ラッキングシステム | 保管構造の確保 | コンクリートの状態と負荷荷重 |
| 建築設備 | 一時的または恒久的なコンポーネントの固定 | 取り付けと取り外しの容易さの要件 |
また、選択したアンカーが下地および予想される荷重条件に適している場合には、コンクリートの床、壁、基礎、スラブ、プレキャストコンポーネント、およびその他の適切な鉱物下地を含む用途も検討できます。
どの材質と仕上げが一般的ですか?
材料の選択は、機械的特性、耐食性、耐久性、コストに直接影響します。炭素鋼は、高い機械的性能と経済的な価格が重要な場合によく使用されます。ステンレス鋼は、腐食への曝露が大きな懸念事項である場合に有利です。
| 材質・仕上げ | 代表的な利点 | 潜在的な用途 |
|---|---|---|
| 炭素鋼 | 強度とコストのバランスが良い | 一般建築および屋内用途 |
| 亜鉛メッキ鋼 | 表面耐食性の向上 | 汎用環境 |
| ステンレス鋼 | 強い耐食性 | 屋外、湿気の多い、要求の厳しい環境 |
| 特殊な保護コーティング | さらなる環境保護 | 表面耐久性の向上が必要な用途 |
ただし、仕上げを単独で選択するべきではありません。周囲の環境、予想される耐用年数、異種金属との接触、設置条件、メンテナンス要件をすべて考慮する必要があります。
購入者は適切なアンカー ボルトをどのように選択する必要がありますか?
調達チームにとって、適切な六角フランジ コンクリート アンカー ボルトを選択するには、単価を比較するだけでは不十分です。低コストのファスナーは、取り付けの問題、一貫性のないパフォーマンス、または早期の腐食を引き起こす可能性があり、プロジェクト全体のコストが増加する可能性があります。
実際の購入チェックリストには次のものが含まれます。
- 基板を定義します。用途にコンクリート、石材、またはその他の互換性のある材料が含まれるかどうかを確認してください。
- 必要な直径を決定します。ファスナーのサイズを、予想される荷重および固定具の要件に合わせてください。
- 全長を確認してください。治具の厚さ、ワッシャー（該当する場合）、および必要な埋め込みを考慮してください。
- 適切な素材を選択してください。強度要件と腐食への曝露を考慮してください。
- 寸法と公差を確認してください。一貫した寸法により、予測可能な設置がサポートされます。
- 梱包要件を確認してください。バルクプロジェクトでは、カスタマイズされた数量、ラベル、および保護パッケージが必要になる場合があります。
- カスタマイズについて話し合います。OEM またはプロジェクト固有の要件については、直径、長さ、ヘッド構成、表面処理、パッケージング、またはマーキングがカスタマイズ可能かどうかを確認してください。
六角フランジのコンクリートアンカーボルトはどのように設置すればよいですか?
正しい取り付けが不可欠です。適切に製造されたアンカーであっても、穴のサイズが間違っていたり、洗浄が不十分であったり、位置が端に近すぎたり、締め付けが適切でなかったりすると、機能が低下する可能性があります。
治具を正確に配置し、穴あけ位置に印を付けます。アンカー間の間隔とコンクリート端からの距離を確認してください。
特定のアンカー システムに指定された掘削装置とビット サイズを使用してください。穴を意図した固定方向に合わせてください。
アンカーメーカーの取り付け説明書に従って、穴あけの粉塵や飛び散った破片を取り除きます。穴の清浄度は、固定のパフォーマンスに大きな影響を与える可能性があります。
フィクスチャを正しく配置し、アンカーを指定の深さまで挿入します。必要な寸法を満たしていない穴にファスナーを無理に押し込まないでください。
指定されている場合は、推奨される締め付け手順とトルクを使用してください。締めすぎるとファスナーや基材が損傷する可能性があり、締め付けが不十分だと固定機構が本来の性能を発揮できない可能性があります。
アセンブリを使用する前に、固定具の位置、ヘッドの取り付け位置、アンカーの間隔、および目に見える取り付け状態を確認してください。
選択したアンカーに付属の特定の取り付け説明書に従ってください。コンクリートアンカーの設計が異なれば、穴あけ、埋め込み、締め付け、検査の要件も異なる場合があります。
回避すべきインストールの問題は何ですか?
締結の失敗の多くは、アンカーの基本概念ではなく、不適切な設置方法に関連しています。一般的な問題には次のようなものがあります。
- 間違った直径のドリルビットを使用している。
- 条件を満たさないコンクリートへの設置。
- 穴に溜まったドリルの粉を除去できていない。
- アンカーを支持されていないコンクリート端に近づきすぎる。
- 埋め込み深さが不十分です。
- 過度な締め付けトルクを加える。
- 屋外設置では腐食状態を無視します。
- 腐食性環境下で、互換性のないファスナー材料を混合する。
- 固定システムの意図された容量を超える荷重を加える。
- 取り付け後の検査を省略します。
大規模な商業プロジェクトや構造プロジェクトの場合は、設置手順を文書化し、必要に応じて資格のある担当者が実行する必要があります。一貫した設置プロセスにより、数百または数千のアンカー ポイント間のばらつきを軽減できます。
六角フランジアンカーボルトは他のアンカー方法とどう違うのですか?
コンクリート締結技術が異なれば、目的も異なります。六角フランジ コンクリート アンカー ボルトは、簡単な機械的取り付け、アクセス可能な工具、完成した六角頭接続が優先される場合に魅力的です。
| 締結方法 | 一般的な特性 | 潜在的な利点 | 考慮すべき主な制限事項 |
|---|---|---|---|
| 六角フランジコンクリートアンカー | 機械的コンクリート固定 | 締め付けに便利で広い頭部座面 | 性能は設置場所と下地に大きく依存します |
| 拡張アンカー | 穴内部の機械的膨張 | 多くの一般的なコンクリート用途に適しています | 正しい穴の寸法と取り付けが必要です |
| コンクリートねじ | 下穴に直接ねじ込む | 多くのアプリケーションでの迅速なインストールと削除 | 容量とアプリケーションの適合性は設計によって異なります |
| ケミカルアンカー | ネジ付きロッドまたはアンカー要素による接着接合 | 特定の要求の厳しいアプリケーションやエッジに近いアプリケーションに役立ちます | より多くの準備と硬化に関する考慮事項が必要です |
最適な固定方法は、基板、荷重、設置環境、プロジェクトの仕様、必要な耐用年数、および該当するエンジニアリング要件によって異なります。
購入者がチェックすべき品質要素は何ですか?
六角フランジ コンクリート アンカー ボルトを一括購入する場合、個々の製品の強度と同じくらい一貫性が重要です。バイヤーは、サプライヤーがバッチごとに安定した寸法、材料品質、表面処理、梱包、配送パフォーマンスを維持できるかどうかを評価する必要があります。
有用な品質チェックポイントは次のとおりです。
| クオリティエリア | 何を見直すべきか |
|---|---|
| 寸法 | 直径、長さ、ねじ形状、頭部寸法、フランジ寸法 |
| 材料 | 指定された鋼またはステンレス鋼のグレードと材料の一貫性 |
| 表面処理 | 仕上げの種類、外観、均一性、および耐食性の要件 |
| 機械的性能 | 強度特性と合意された仕様への準拠 |
| 生産の一貫性 | 異なる製造バッチ間でも安定した品質 |
| 包装 | 輸送中の損傷、汚染、湿気からの保護 |
| カスタマイズ | プロジェクト固有の寸法、仕上げ、マーキング、パッケージングをサポートする機能 |
台州万洛ハードウェア製品有限公司購入者がコンクリートアンカーボルトの調達と関連する固定要件をサポートできるハードウェアサプライヤーを探している場合に検討できます。 OEM、卸売、またはプロジェクトベースの購入の場合、見積段階で詳細な仕様を伝えることは、双方がより明確な生産および品質管理プロセスを確立するのに役立ちます。
よくある質問
固定具、ブラケット、機器、フレーム、手すり、その他のコンポーネントを適切なコンクリートまたは石材の下地に機械的に固定するために使用されます。
フランジは六角頭の下に広い座面を提供します。治具をしっかりと固定し、取り付け穴の周囲の接触圧力を分散するのに役立ちます。
選択された材料と表面仕上げが環境暴露に適している場合、屋外用途に適しています。選択する前に、腐食状態を常に評価する必要があります。
器具の厚さ、必要な固定深さ、および該当する設置要件を考慮してください。最終的な長さを決定するには、メーカーの仕様を使用する必要があります。
コンクリートは荷重を受けるとひび割れたり壊れたりする可能性があるため、エッジの距離は設計上の重要な考慮事項です。許容されるエッジ距離は、アンカーの種類、コンクリートの状態、荷重、および適用される仕様によって異なります。
穴あけにより粉塵や遊離粒子が発生し、意図した固定機構を妨げる可能性があります。穴を適切に準備すると、アンカーが設計どおりに基材に係合しやすくなります。
メーカーによっては、寸法、材質、仕上げ、マーキング、パッケージング、その他のプロジェクト要件のカスタマイズが可能な場合があります。購入者は注文する前にカスタマイズ機能を確認する必要があります。
有用な情報には、必要な直径、長さ、材質、表面仕上げ、推定数量、使用環境、梱包要件、図面 (入手可能な場合)、およびプロジェクト固有の仕様が含まれます。
最終的な考慮事項
六角フランジ コンクリート アンカー ボルトは、ファスナーが正しく選択され取り付けられている場合、コンポーネントをコンクリートに固定するための実用的かつ効率的なソリューションを提供します。六角形のヘッドが便利な締め付けをサポートし、一体化されたフランジが治具に安定した座面を提供します。
ただし、コンクリートアンカーシステムの実際の性能は、完全な設置環境によって決まります。コンクリートの強度、穴の準備、埋め込み、アンカーの間隔、エッジの距離、材料の選択、腐食への露出、締め付け手順、および予想される荷重はすべて、細心の注意を払う必要があります。
流通業者、請負業者、輸入業者、産業用バイヤーの場合、サプライヤーの能力も評価の一部となる必要があります。一貫した製造、明確な仕様、安定した品質、適切な梱包、迅速な技術コミュニケーションは、定期的なプロジェクトでファスナーを購入する場合に大きな違いをもたらします。
