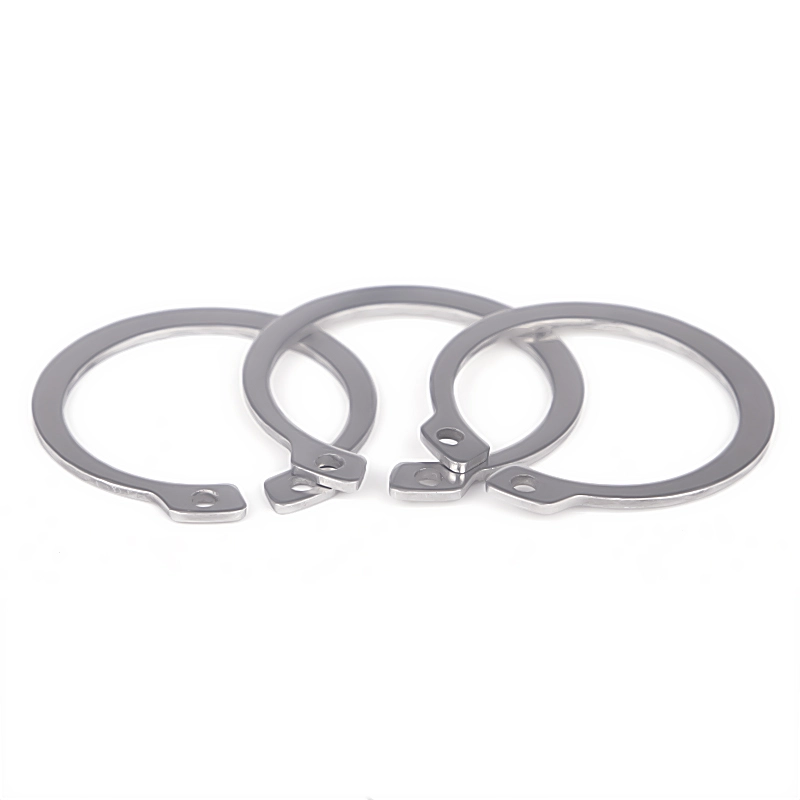

ステンレス鋼 DIN 471 外部サークリップ

万羅工場の高品質ステンレス鋼 DIN 471 外部サークリップは、ドイツの DIN 工業規格に厳密に従って製造されており、シャフト固定用に特別に設計された精密弾性保持ファスナーに属しています。

お問い合わせを送信

Product Description

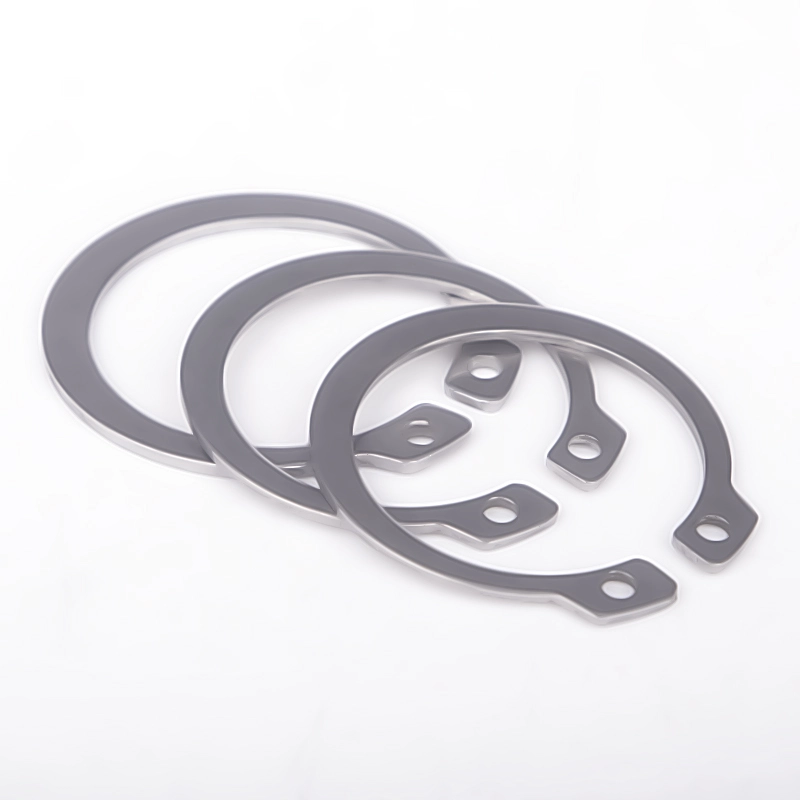

圧力ベアリングや緩み止めに使用されるワッシャーとは異なり、ステンレス鋼 DIN 471 外部サークリップは開いた弾性リング構造を特徴とし、回転シャフトと固定シャフトの外側の円形溝にのみ適用されます。正確な弾性収縮とリセット性能により、シャフトの溝に素早く取り付けて軸方向の制限を実現し、機械動作中のベアリング、ギア、スリーブ、その他のシャフト部品の軸方向の滑りや脱落を効果的に防止します。簡単な取り付け、高いクランプ精度、長期間安定したリミット効果を備えた、メカニカルトランスミッションアセンブリに不可欠な標準ファスナーです。

コアコンポーネントの設計と標準化された処理技術

DIN 471 外部シャフトサークリップは、高品質のばね鋼とステンレス鋼の原材料を採用し、統合された精密スタンピング、一体の焼入れおよび焼き戻し熱処理およびエッジ仕上げによって処理されます。標準のオープンギャップと予約された取り付け穴は、プロ仕様のサークリッププライヤーと完全に一致し、迅速な組み立てと分解を可能にします。内径とラジアンは正確に校正されており、標準シャフト溝にしっかりとクランプでフィットし、クランプの緩みや過度の締め付けのずれがありません。リング本体全体は均一な厚さと優れた弾性靭性を備えており、安定した収縮とリセット性能を備えており、繰り返しの分解や長期の振動操作でも弾性疲労、永久変形、破損が発生しにくいです。滑らかなバリのない外縁により、一致する部品に傷が付くのを防ぎ、全体的な構造強度が工業用重荷重制限要件を満たしています。

製品パラメータ

パラメータ項目	詳細仕様
製品名	DIN 471 外部サークリップ、シャフト止め輪、外部スナップリング
エグゼクティブスタンダード	DIN 471、ISO規格、GB規格、カスタム非標準サイズ
利用可能な素材	304、316L ステンレス鋼、高品質ばね鋼、亜鉛メッキ炭素鋼
サイズ範囲	シャフト径φ3mm～φ100mmの全標準サイズ、特注の特殊口径・太さ
構造タイプ	外開き弾性リング、二重取付穴設計、軸溝クランプタイプ
加工技術	精密スタンピング、熱処理強化、エッジバリ取り、弾性校正
適用対象	標準回転軸、ギヤ軸、ベアリング軸、円筒軸部品
表面処理	酸洗&不動態化/亜鉛メッキ/四三酸化鉄、防錆、防食
機械的性質	強力な弾性靭性、耐疲労性、耐落下限界、安定したクランプ力
梱包方法	防湿内袋+輸出カートン、大量注文用パレット梱包
供給サービス	スポットバルク供給、規格外カスタマイズ、混合ファスナーのワンストップ調達

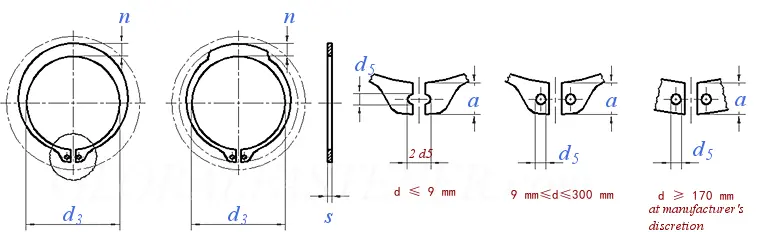

Stainless Steel Din 471 External Circlip

呼び径 d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	最大	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	分	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	最大	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	分	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	分	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	最大	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
1000 ユニットあたり ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

呼び径 d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	最大	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	分	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	最大	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	分	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	分	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	最大	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
1000 ユニットあたり ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

呼び径 d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	最大	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	分	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	最大	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	分	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	分	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	最大	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
1000 ユニットあたり ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

呼び径 d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	最大	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	分	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	最大	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	分	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	分	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	最大	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
1000 ユニットあたり ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

傑出した製品の利点と普遍的な作業条件への適応

1. プロフェッショナルな外部シャフトクランプ設計は、標準シャフト溝に完全に一致し、均一で安定した弾性クランプ力を提供し、シャフト部品の軸方向の変位を効果的に制限し、機器の振動や回転によって引き起こされる部品の脱落の問題を解決します。

2. 高精度の一体熱処理加工により、サークリップは優れた弾性回復力と耐疲労性能を実現します。伸縮を繰り返しても安定した弾性を維持し、長時間の高速運転でも緩みや破損がありません。

3. 予約された二重取り付け穴は特殊なサークリッププライヤーと連携し、迅速な組み立てと分解を実現し、装置のメンテナンスと部品交換の効率を大幅に向上させ、バッチ工業の組み立てに適しています。

4. バリのない滑らかな仕上げにより、シャフトとそれに適合する部品を取り付けや操作中に傷や摩耗から保護し、トランスミッションコンポーネントの組み立て精度と耐用年数を保証します。

5. 複数の材料および表面処理オプションは、さまざまな作業環境に適応し、機械装置、自動車部品、電気製品、油圧空気圧部品、自動変速機システムで広く使用されています。

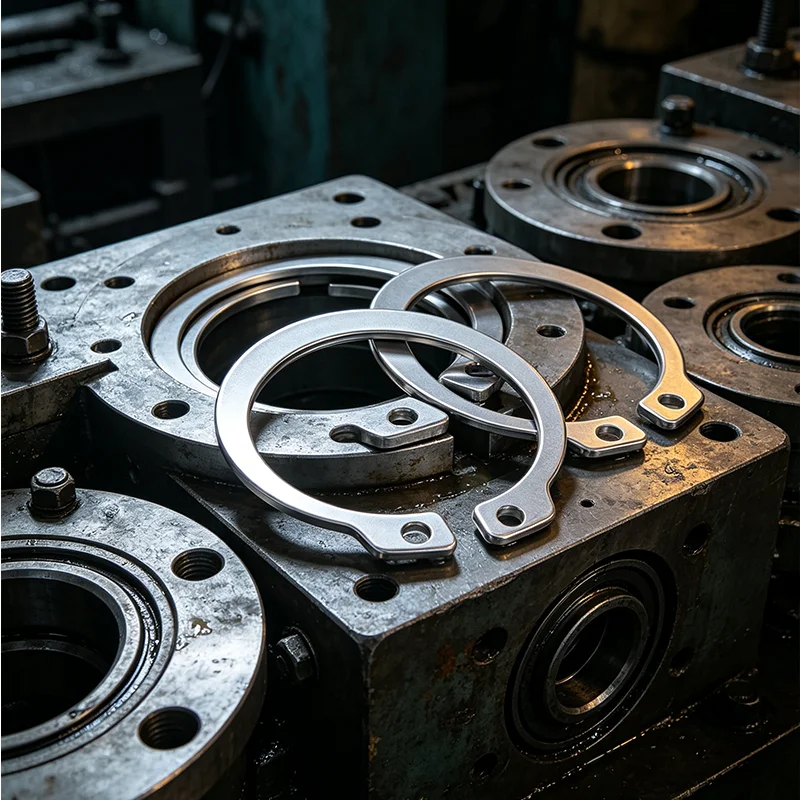

Stainless Steel Din 471 External Circlip

よくある質問

Q1: ステンレス鋼 DIN 471 外部サークリップは何に使用されますか?

A1: DIN 471 はシャフト用の外部サークリップで、主に機械シャフトの外溝に取り付けられ、ベアリング、ギア、シャフトスリーブ、その他の部品を固定し、軸方向の滑りや脱落を防ぎ、回転シャフト部品の正確な制限を実現します。

Q2: DIN 471 (シャフト) と DIN 472 (穴) サークリップの違いは何ですか?

A2: DIN 471 はシャフト取り付け用の外部サークリップで、シャフトの外周をクランプします。 DIN 472 は穴取り付け用の内部サークリップで、穴の内壁をクランプします。 2 つの構造は正反対であり、互換性はありません。

Q3: サークリップは長期間使用すると弾力性が失われますか?

A3: 当社の DIN 471 サークリップは厳格な焼入れおよび焼き戻し処理を採用しており、安定した弾性性能と強力な抗疲労能力を備えています。標準的な使用条件下では、緩んだり無効になったりすることはなく、長期にわたるリミットの安定性が保証されます。

Q4: 取り付けには専門のツールが必要ですか?

A4: はい。人為的な変形や破損を避けるため、拡張取り付けには適合するサークリッププライヤーを使用することをお勧めします。これにより、取り付け後にしっかりとフィットし、安定した制限効果が保証されます。

Q5: 標準以外のサークリップをカスタマイズできますか?

A5: はい。特殊な機械軸部品の限界要件に合わせて、特殊な外径、厚さ、溝サイズ、高耐食性表面処理のカスタマイズをサポートします。

ホットタグ: ステンレス鋼 DIN 471 外部サークリップ卸売
